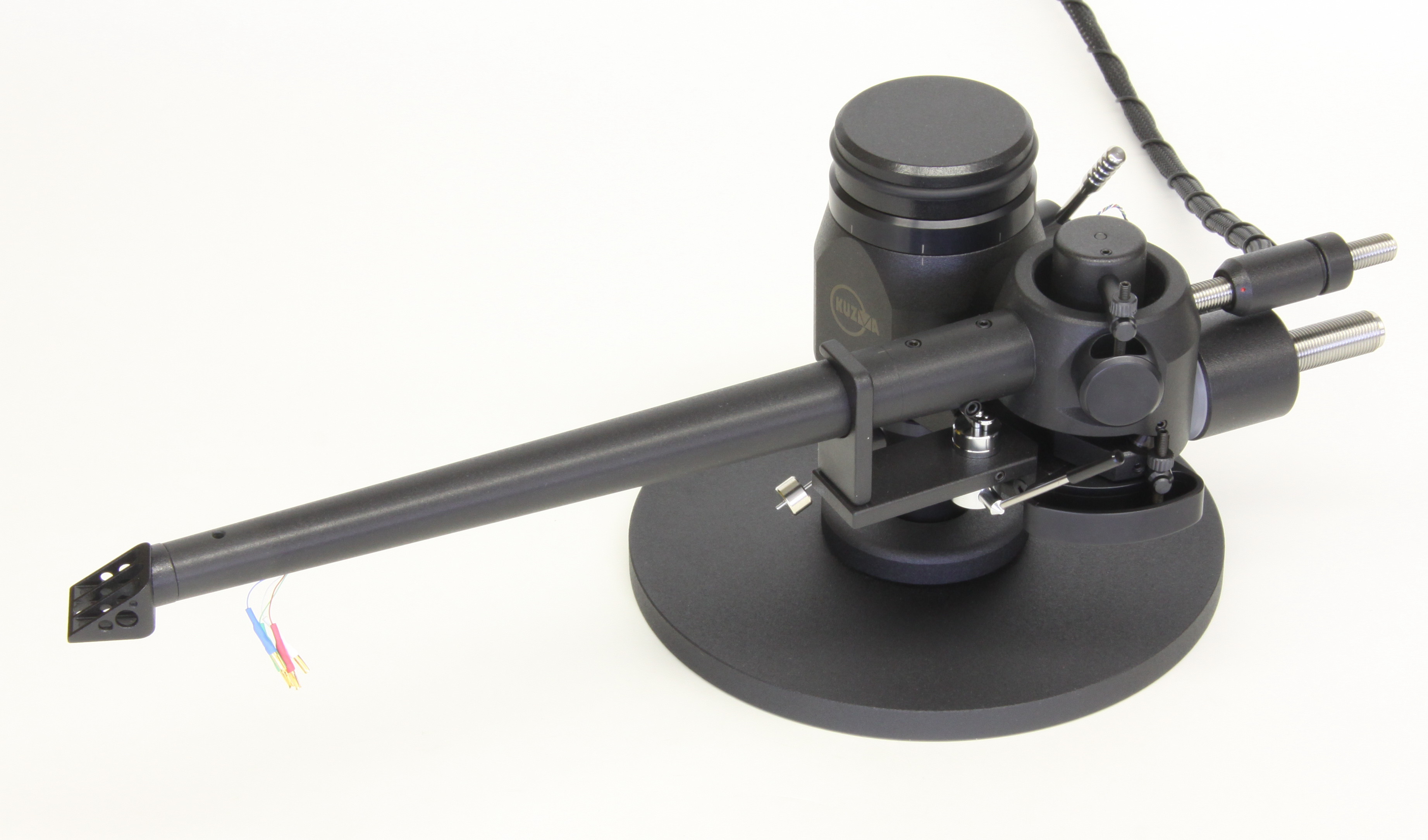

4 포인트 톤암은 몇몇 독특한 특징들을 결합함으로써 타 암들과는 다릅니다. 제로 플레이 베어링은 4 포인트 형태를 띕니다. 아주 정밀한 VTA 조정과, 280mm(11인치)가 더 긴 효과적인 길이임에도 불구하고, 자사 표준 마운팅 거리에 맞습니다. 새 구조의 핵심은 독특한 4 포인트 베어링입니다. 첫 번째 두 포인트 세트는(unipivot 베이링과 유사한) 수직 움직임을 관여합니다. 두 번째 두 포인트 세트는 수평 움직임을 관여합니다. 네 포인트 모두 모든 움직임 방향에서 최소 회절과 제로 플레이 특성을 띕니다. 이것은 카트리지 플랫폼과 카트리지 자체가 레코드를 가로지를 때 아주 낮은 회절과 진동을 최소화는 움직임을 보장합니다.

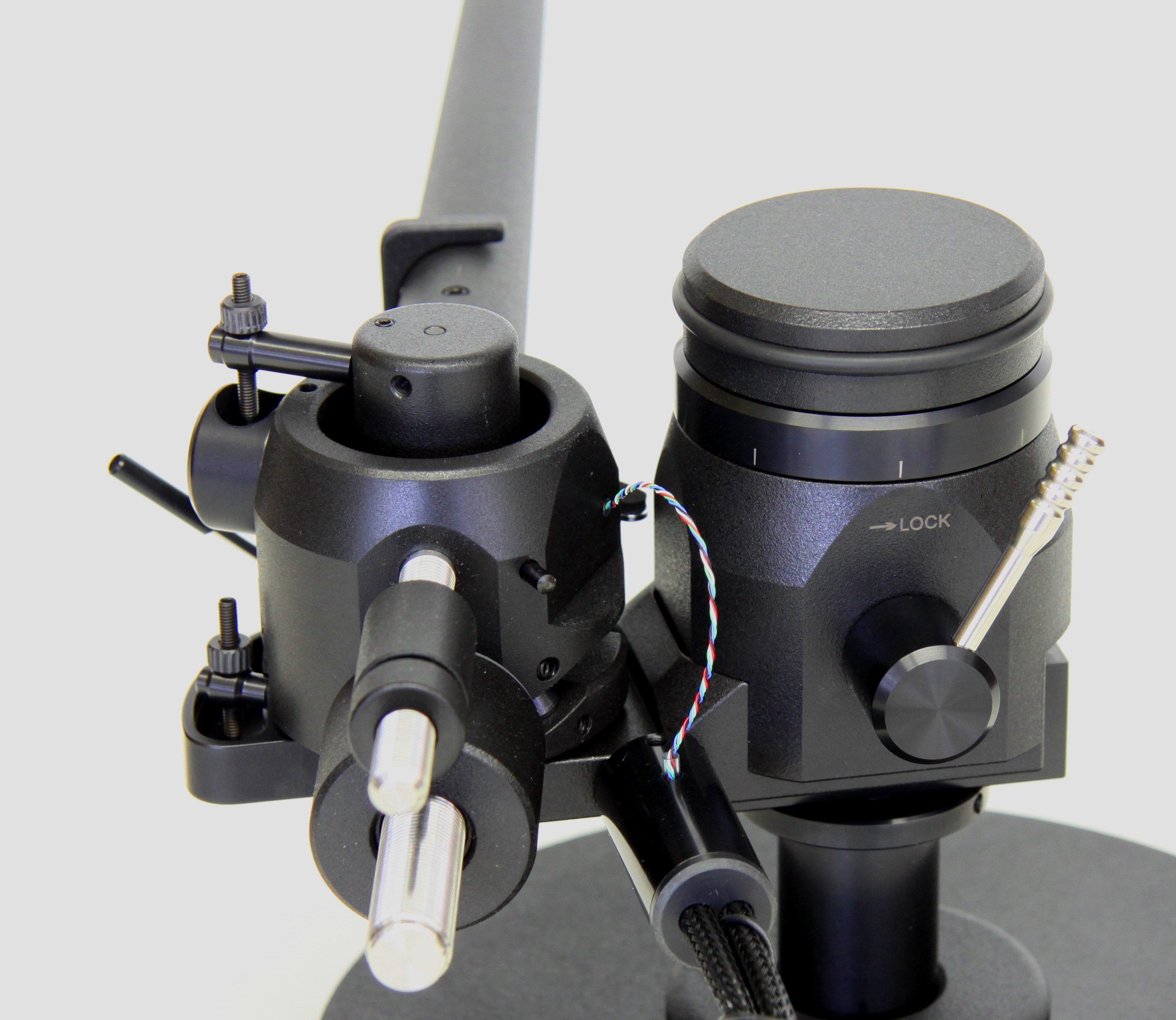

전체 구조는 리지드 타입 VTA 암타워에 설치됩니다. VTA는 휠을 돌려서 조정되는데 전혀 흔들림이 없습니다. 0.01mm의 정밀함으로 조정되며 제로 플레이 상태를 유지합니다. 메인 튜브는 자사의 tangential Air line arm과 마찬가지로 통 알루미늄을 절삭 가공하였습니다.
분리된 2개의 오일 댐핑은 수직 수평을 독립적으로 미세하게 조정할 수 잇습니다. 오일 댐핑 킷은 톤암에서 제거될 수 잇습니다. 메인 counterweight는 톤암 균형을 맞추고 두 번째 작은 counterweight로 트래킹 강도(침압)을 정확하게 조절할 수 있습니다. 아지무스는 Allen key 수단으로, 제로 플레이에서 작은 반복 증가로 측정될 수 있습니다. 톤암의 특징으로 헤드셀이 분리됩니다. 전기 연결은 표준 핀을 통해서 연결되지만 헤드셀은 간단히 Allen key로 나사를 풀어서 제거할 수 있습니다. 헤드셀은 6각 잠금시스템에 고정됩니다. 이 고정 시스템은 헤드셀에 동일한 강성을 줍니다.

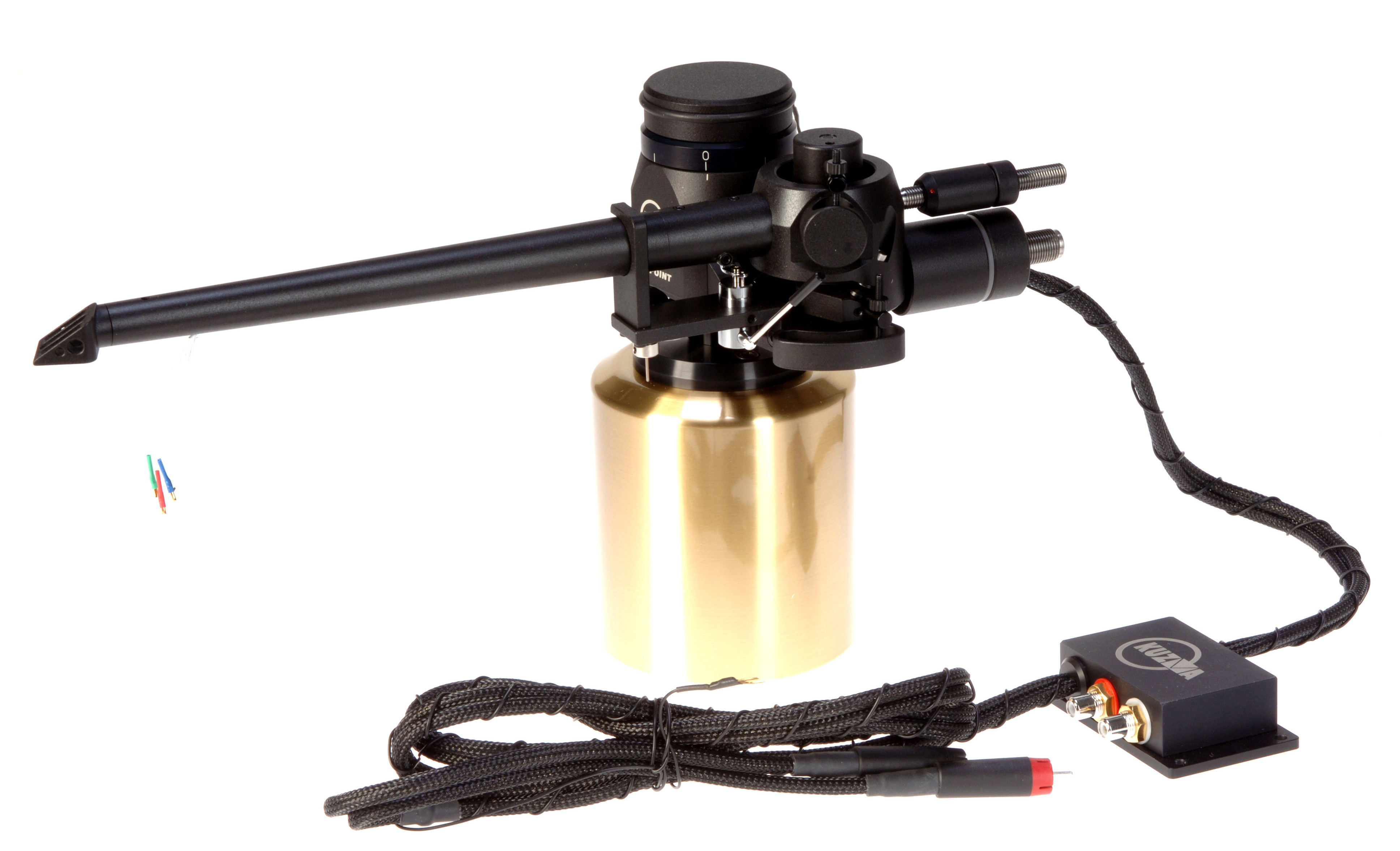

내부 선재는 우수한 특별 합금 실버 선재입니다. 네 개 선이 한 세트로 카트리지 핀에서 터미네이션 박스까지 연결됩니다. 게다가 계속 연결된 길이에 실버 Eichmann 총알 커넥터가 있는 1.4m짜리 롱 톤암 케이블이 있습니다. 네 개 선의 두 번째 세트는 똑같은 카트리지 핀에서 터미네이션 박스까지 연결합니다. 이것은 여기에 female Cardas RCA 커넥터는 톤암 케이블이 터미네이션 박스에서 프리앰프 포노입력단까지 어떤 RCA도 연결 가능하도록 합니다. 이것을 소위 이 톤암에서 bi-wiring이라고 부르는데, 케이블 사용에 제한이 없어서 많은 융통성을 제공합니다.
|
Mass: 1650 gr
Effective lenght: 280 mm
Mounting distance: 212 mm
Offset angle: 19.50 degrees
Distance from spindle to horizontal bearing: 264 mm
Effective mass: 14 g
Bearings: 4 spikes
VTA adjustment: yes
Azimuth adjustment: yes
Bias adjustment: yes
Vertical damping: yes
Horizontal damping: yes
Cables: bi-wiring
Arm mount: Kuzma-Air line 212 mm
|
|
